悬臂中央打磨集尘系统

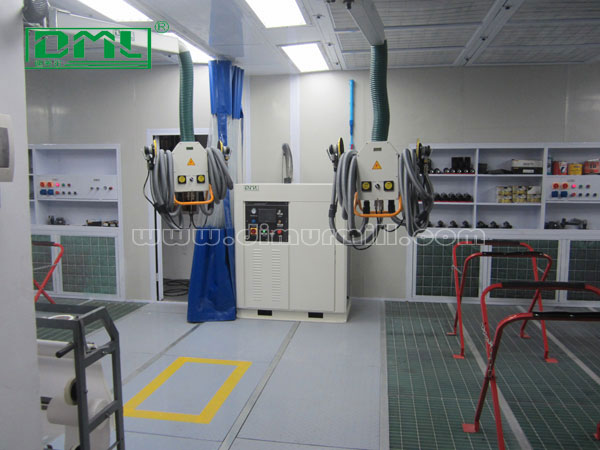

悬臂式中央集尘打磨系统



中央集尘打磨系统   专业工业干磨与抛光系统设计,工具系统为固定工位式设计,每台主机可供2-8个工位打磨吸尘,具备自动控制、自动清洁功能。每工位配备终端控制器离地面高度安装时可自行选择,一般为1.5米。终端控制器还装有用于压缩气净化、调压与油雾润滑装置,保障提供合格的干净气源,延长设备使用寿命。使用的工具可悬挂在终端控制器上,安全可靠。每个工位可供两个气动工具或两个电动工具使用。配套主要为气动工具。

主机技术参数:

电压Voltage:3HP 380V

电流Current:13.3A

功率Power:4000W

空气流量:Air Flow:420m3/h

负压Water Mt:260mbar

容量Tank:50L

插座Socket :2×220V

供气压力Air Pressure:0.8Mpa

主要配件:

1、5寸圆磨头  气动偏心振动圆型研磨机, 精磨与终磨曲面,平面, 冲程为 5 毫米,每工位配备1个气动磨头

2、方形磨头

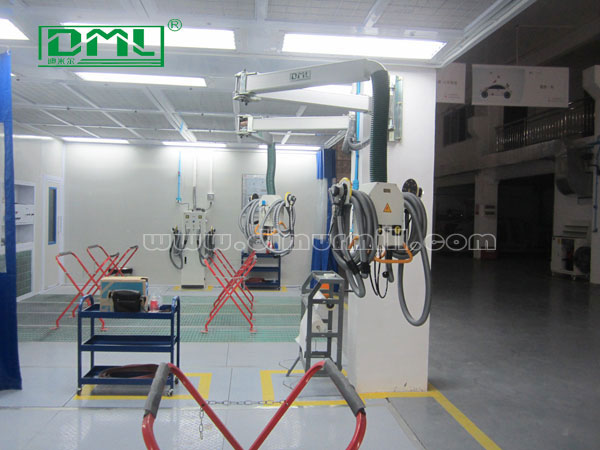

3、悬臂  悬臂ARM 5000 CT/SR-CN,铝合金悬臂,可在8米半径范围内任意位置使用。

4、终端控制器  能源与压缩气的伺服系统, 允许使用两个工具  自带风门控制,使用时打开,不用时关闭

5、吸尘软管   吸尘软管长6米,连接气动打磨机与工作站  (可选配5米和7)

6、PVC管  集尘主管道 PPR材料阻力小维护方便,用于主机至工位集尘主管。固定至每个工位顶部 含安装所需各式接头及连接件

根据客户场地提供各种无尘打磨解决方案
